S-GEN-01 · Konsolu tanıma, güç kaynakları, düşük akü
Eğitmen gerekir. Güç kesintisini ve akü seviyesini eğitmen ayarlar. Konsolu tanıma kısmı (1–3. adımlar) eğitmensiz yapılabilir.
Amaç: GMDSS telsizlerinin hangi kaynaktan beslendiğini okumak, ana güç kesildiğinde ne olduğunu izlemek ve düşük akü alarmını zamanında kabul etmek.
Bilmeniz gerekenler
GMDSS telsizleri üç kaynaktan beslenir. Gemi bilgileri penceresinin altındaki GMDSS GÜÇ bölümü hangisinin devrede olduğunu gösterir.
| Kaynak | Ekranda | Ne zaman devrede |
|---|---|---|
| Ana güç | ANA |
Normal durumda. Aküyü de şarj eder (ŞARJ ✓). |
| Acil jeneratör | ACİL JEN. |
Ana güç kesilince yaklaşık 20 saniye sonra devreye girer. |
| Yedek kaynak (akü) | 24V AKÜ |
Ana güç kesildiği anda telsizler kesintisiz aküye geçer; jeneratör de yoksa yalnız akü kalır. |
Akü ünitesi seri bağlı iki 12 V aküdür. Yüzde gösterilmez; durumu gerilimden okursunuz.
| Akü başına gerilim | Durum |
|---|---|
| 12,8 V | Tam dolu |
| 12,4 V | Yaklaşık %60 |
| 12,0 V'un altı | Şarj gerekli |
| Ünite gerilimi | Ne olur |
|---|---|
| 23,5 V'un altı | LOW BATTERY alarmı; kabul edilene kadar sesli |
| 22,0 V'un altı | MF/HF gönderimi kilitlenir: LOW VOLTAGE · MF/HF TX INHIBIT |
| 21,0 V'un altı | Bütün telsizler kapanır: POWER FAIL |
Gönderim yaparken gerilim biraz daha düşer. Simülatörde akü kapasitesi eğitim için kısaltılmıştır: tam dolu akü yaklaşık 30 dakikada boşalır.
Ön koşul
- Başlarken yapılmış: konsol açık. Her gemi uygundur.
Karşı taraf: Tek öğrenci. Eğitmen güç senaryosunu uygular.
Adımlar
| Adım | Kim | Ne yapar | Ekranda ne görülür |
|---|---|---|---|
| 1 | ÖĞRENCİ | Konsoldaki cihazları sayar ve gemi–cihaz tablosuyla karşılaştırır. | Sefer alanına uygun cihazlar |
| 2 | ÖĞRENCİ | Fareyi sol kenara götürür; gemi bilgileri penceresinde Bu gemide neden bu cihazlar var? düğmesine basar. | Her cihazın gerekçesi ve dayandığı SOLAS kuralı |
| 3 | ÖĞRENCİ | Penceredeki GMDSS GÜÇ bölümünü okur. | ANA yanıyor · 27,2 V · ŞARJ ✓ · AKÜ 1 ve AKÜ 2: 12,80 V |
| 4 | EĞİTMEN | Ana gücü keser. | Kaynak 24V AKÜ olur; gerilim düşer, ŞARJ ✓ kaybolur |
| 5 | ÖĞRENCİ | Yaklaşık 20 saniye izler. | Kaynak ACİL JEN. olur |
| 6 | EĞİTMEN | Jeneratör arızası verir ve aküyü düşürür. | Kaynak yeniden 24V AKÜ; gerilim 23,5 V'un altında; akü durumu ŞARJ GEREKLİ |
| 7 | ÖĞRENCİ | Alarmı duyar; pencerede ALARM KABUL düğmesine basar. | Alarm sesi susar |
| 8 | ÖĞRENCİ | Ne yapacağını söyler: gereksiz gönderimi keser, 1 W'a düşer, durumu köprüüstüne bildirir. | — |
| 9 | EĞİTMEN | Ana gücü verir, jeneratörü onarır. | Kaynak ANA; ŞARJ ✓; gerilim yükselir, alarm kalkar |

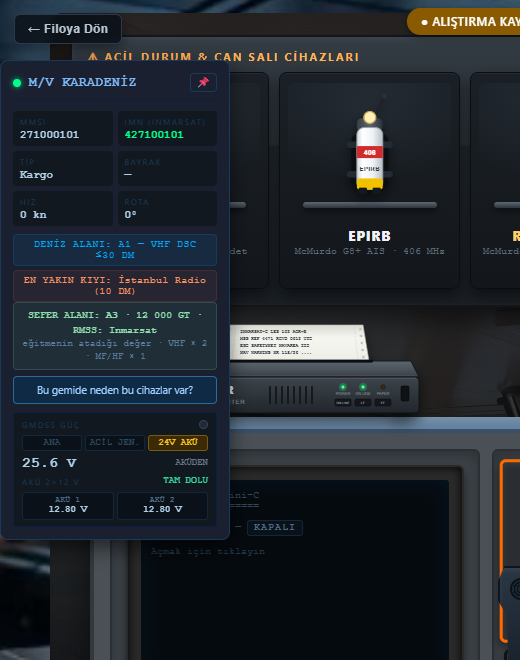

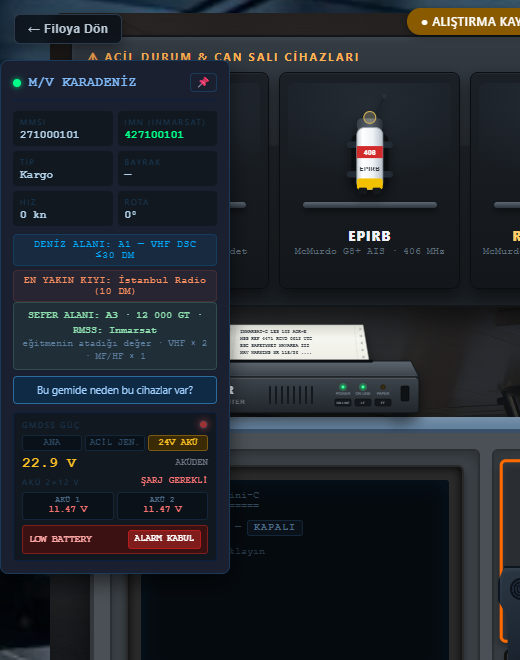

| 4. adım: akü devrede | 6. adım: düşük akü |
|---|---|
 |
 |
Güç alarmı çaldığında gemi bilgileri penceresi kendiliğinden açılır.
Söylenecek cümleler
Bu senaryoda telsiz konuşması yoktur. Öğrenci durumu Türkçe raporlar:
- "Ana güç kesildi, telsizler aküde. Gerilim 25,1 volt."
- "Acil jeneratör devrede."
- "Düşük akü alarmı, 23,0 volt. Alarmı kabul ettim. Gönderimi asgariye indiriyorum."
Başarı kontrolü
- Hangi kaynağın devrede olduğunu her aşamada doğru söylediniz.
- Düşük akü alarmını 2 dakika içinde ALARM KABUL ile kabul ettiniz.
- Eğitmenin kursiyer listesinde satırınızda
LOW BATTERY ✓görünür.
Puanlandığı Eylem Raporu kuralları
| Kural | Geçer | Uyarı |
|---|---|---|
| Düşük akü alarmının kabulü | Alarm 2 dakika içinde kabul edildi | 2 dakikada kabul edilmedi → uyarı |
Sık yapılan hatalar
- Alarmı duyup pencereyi kapatmak. Alarm kabul edilmez; ses sürer ve raporda uyarı çıkar.
- Alarmı kabul etmeyi "sorun çözüldü" sanmak. Kabul yalnız sesi susturur; akü boşalmaya devam eder.
- Düşük gerilimde uzun gönderim yapmak. Gönderim gerilimi daha da düşürür; 22 V'un altında MF/HF gönderemez, 21 V'un altında bütün telsizler kapanır.
- Kaynağı okumadan "güç gitti" demek. Telsizler aküye kesintisiz geçer; cihazlar kapanmaz.
ŞARJ ✓işaretini izlememek. Akü yalnız ana güç ya da jeneratör devredeyken şarj olur.
Gerçek gemiden farkı
- Gerçek gemide akü kapasitesi telsizleri en az 1 saat (acil jeneratörü olmayan gemide 6 saat) besleyecek büyüklüktedir; simülatörde süre kısaltılmıştır.
- Simülatörde akü durumu gemi bilgileri penceresinde gösterilir; gerçek gemide ayrı bir güç panelindedir.
