MF/HF DSC — SAILOR 6310
SAILOR 6310, orta ve yüksek frekansta (MF/HF) çalışan DSC'li telsizdir. VHF'in ulaşamadığı mesafelerde kullanılır: MF kıyıdan yaklaşık 150–200 deniz miline, HF okyanus ötesine ulaşır. Gerçek cihazın kılavuzu: docs/manuals/SAILOR-6300-MFHF-DSC-user-manual-98-131070-THR-F.pdf.
Bu sayfa simülatördeki cihazı anlatır. Tuş ve ekran yazıları devices/mfhf.html kodundan ve cihazın gerçek arayüzünden alınmıştır.
Hangi gemilerde bulunur
Sefer alanı A2 ve üstü olan gemilerde. A1 gemisinde MF/HF yoktur. A4 gemisinde iki tane bulunur; konsolda MF/HF 1 / MF/HF 2 düğmeleriyle seçilir (gemi–cihaz tablosu).

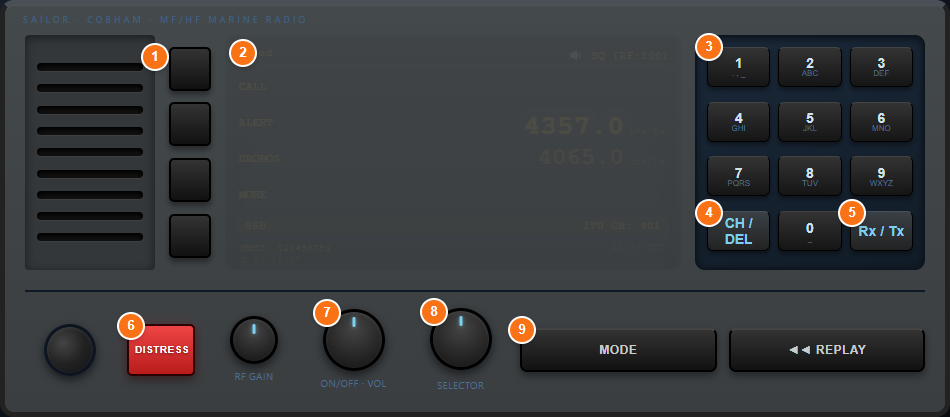

Ön panel
| No | Parça | İşlevi |
|---|---|---|
| 1 | Dört ekran tuşu | Ekranın solundaki yazıların hizasındadır. İşlevleri ekrana göre değişir. |
| 2 | Ekran | Durum, ekran tuşlarının adları, alış (Rx) ve veriş (Tx) frekansı, kip, ITU kanalı; altta MMSI, konum ve saat. |
| 3 | Tuş takımı | Kanal, frekans ve MMSI girmek için. |
| 4 | CH / DEL | Ana ekranda ITU kanal girişini başlatır. Tehlike alarmı kurulumunda tehlike türünü değiştirir. |
| 5 | Rx / Tx | Frekansı elle girmek için: bir kez basınca alış, ikinci kez basınca veriş frekansı yazılır. |
| 6 | DISTRESS | Tehlike alarmı. 3 saniyeden uzun basılı tutulur. |
| 7 | ON/OFF · VOL | Cihazı açar ve kapatır. |
| 8 | SELECTOR | Çevirmek: fare tekerleği ya da klavyede ↑ / ↓. Basmak (OK): düğmeye tıklamak. |
| 9 | MODE | Kipi değiştirir: SSB ↔ AM. |
RF GAIN düğmesi alıcı kazancını gösterir (RF:100). ◄◄ REPLAY simülatörde işlevsizdir. Bas-konuş için klavyede boşluk tuşu ya da ekrandaki ahize kullanılır.
Cihazın altındaki günlük satırı, son yaptığınız işlemi Türkçe olarak açıklar. Takıldığınızda oraya bakın.

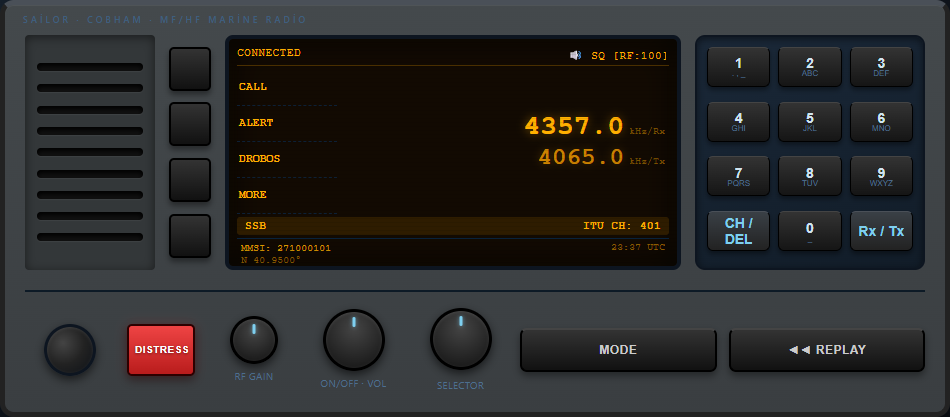

Ana ekran
| Ekrandaki yazı | Anlamı |
|---|---|
CONNECTED |
Cihaz açık ve hazır. |
🔊 SQ [RF:100] |
Ses, susturma ve RF kazancı göstergesi. |
4357.0 kHz/Rx |
Alış frekansı. |
4065.0 kHz/Tx |
Veriş frekansı. |
SSB |
Kip. |
ITU CH: 401 |
Seçili ITU kanalı. Frekans elle girildiyse ---. |
MMSI: … |
Geminizin MMSI numarası. |
| Alt satır | Konum, UTC saati ve konumun kaynağı (GPS). |
Ekran tuşu sayfaları
Dördüncü tuş (MORE) sayfaları sırayla değiştirir.
| Sayfa | 1. tuş | 2. tuş | 3. tuş | 4. tuş |
|---|---|---|---|---|
| 1 | CALL | ALERT | DROBOS | MORE |
| 2 | SCAN | LOG | POS | MORE |
| 3 | FREQ | P.BOOK | TEST | MORE |
| 4 | SETUP | CALLS (açık oturum varsa) | — | MORE |
| Tuş | Ne açar |
|---|---|
| CALL | DSC çağrı formu |
| ALERT | Tehlike alarmı kurulumu (tehlike türü) |
| DROBOS | Başkası adına tehlike alarmı (distress relay) formu |
| SCAN | Kanal tarama |
| LOG | DSC çağrı günlüğü |
| POS | Konum ve MMSI ekranı; konumu elle girme |
| P.BOOK | Rehber (kayıtlı MMSI'ler) |
| TEST | DSC öz denetimi |
| SETUP | Yazıcı ve DSC ayarları |
Temel işlemler
Açma ve kapama
ON/OFF · VOL düğmesine tıklayın. Durum Muted'dan CONNECTED'a döner. Cihaz kapatılıp açıldığında bütün açık oturumlar ve girişler silinir.

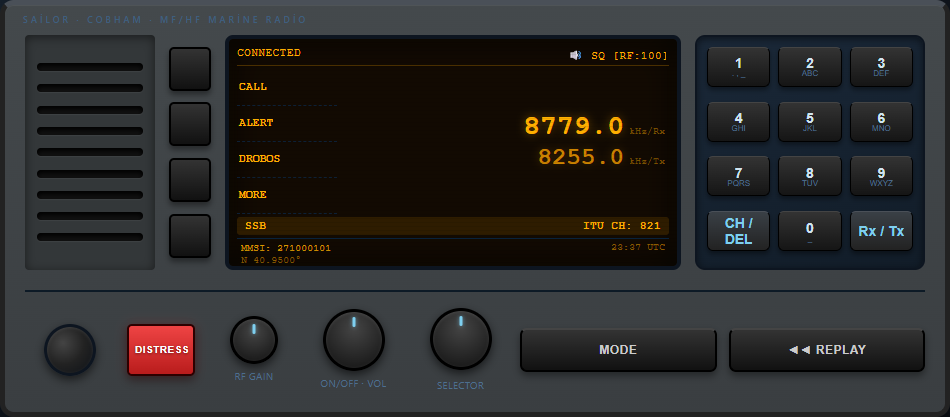

ITU kanalı seçme
- CH / DEL tuşuna basın. Ekranda
ITU CH: _görünür. - Kanal numarasını tuşlayın (ör.
821). - SELECTOR'a basın.
Cihaz o kanalın alış ve veriş frekansını kendisi ayarlar (kanal 821: Rx 8779.0 / Tx 8255.0 kHz). Ana ekranda SELECTOR'ı çevirmek de kanalı değiştirir.
Geçerli kanallar: 401–429, 601–608, 801–837, 1201–1241, 1601–1656, 1801–1815, 2201–2253, 2501–2510. İlk bir ya da iki hane bandı gösterir (4, 6, 8, 12, 16, 18, 22, 25 MHz). Geçersiz numarada ekranda FREQ ERROR yazar.

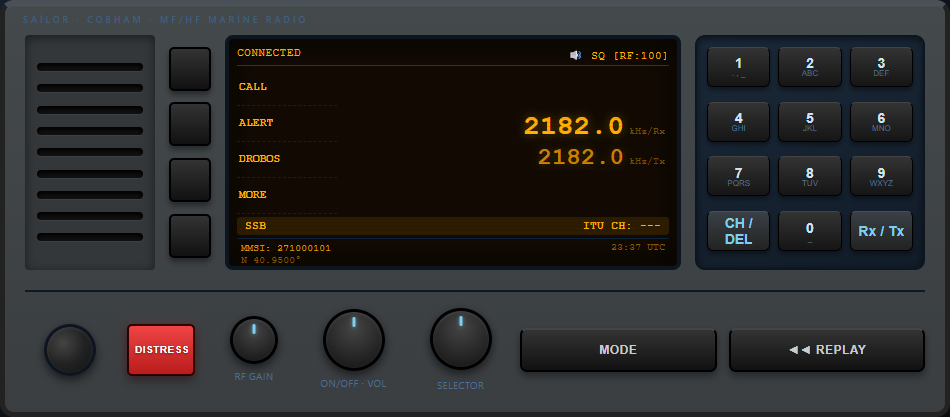

Frekansı elle girme
- Rx / Tx tuşuna basın; alış frekansını tuşlayın (ör.
2182). - Rx / Tx tuşuna yeniden basın; veriş frekansını tuşlayın.
- SELECTOR'a basın.
Veriş frekansı 1605–27500 kHz aralığında ve denizcilik bantlarında olmalıdır; değilse FREQ ERROR yazar.
Bilmeniz gereken frekanslar
| Bant | DSC tehlike | Sesli tehlike |
|---|---|---|
| 2 MHz (MF) | 2187.5 kHz | 2182.0 kHz |
| 4 MHz | 4207.5 kHz | 4125.0 kHz |
| 6 MHz | 6312.0 kHz | 6215.0 kHz |
| 8 MHz | 8414.5 kHz | 8291.0 kHz |
| 12 MHz | 12577.0 kHz | 12290.0 kHz |
| 16 MHz | 16804.5 kHz | 16420.0 kHz |
Rutin DSC çağrıları tehlike frekanslarında yapılmaz; çağrı formundaki DSC alanı rutin çağrı frekanslarını sunar (2177.0, 2189.5, 4208.0, 6312.5, 8415.0, 12577.5, 16805.0 kHz).
Konuşma (bas-konuş)
Boşluk tuşunu basılı tutup konuşun, bırakıp dinleyin. Karşı taraf konuşurken basarsanız günlükte "KANAL MEŞGUL" yazar.
Simülatörde ses, açık bir DSC oturumu varsa o oturumdaki karşı gemiye gider. Oturum yokken yaptığınız yayın, menzildeki bütün gemilere gider.
Menzil
| Bant | Yer dalgası (yaklaşık) | Not |
|---|---|---|
| 2 MHz (MF) | 200 deniz mili | Gündüz yalnız yer dalgası; gece gök dalgasıyla daha uzağa, ama cızırtılı |
| 4–8 MHz | 70–120 deniz mili | Gök dalgasıyla yüzlerce mil; arada sinyalin gelmediği bir "atlama bölgesi" olur |
| 12–22 MHz | 30–50 deniz mili | Gündüz çok uzun mesafe; gece yüksek bantlar çalışmaz |
Uzak bir istasyon için gündüz yüksek, gece düşük bant seçilir.
DSC çağrı formu
CALL tuşu formu açar. SELECTOR'ı çevirerek alanlar arasında gezilir; ikinci ekran tuşu alana göre değişir.
| Alan | Seçenekler | Nasıl değiştirilir |
|---|---|---|
| TYPE | INDIVIDUAL · GROUP · AREA · SAFETY TEST · POSITION | 2. tuş: CHANGE |
| CAT | ROUTINE · SAFETY · URGENCY | CHANGE |
| TO | Aranan geminin 9 haneli MMSI'si | 2. tuş: EDIT → tuşlayın → OK |
| DSC | Çağrının gideceği DSC frekansı | CHANGE |
| MODE | SSB (teleks yalnız eğitmen NBDP'yi açtıysa) | CHANGE |
| CH | Konuşulacak çalışma frekansı (kHz) | EDIT → tuşlayın → OK |
| Ekran tuşu | İşlevi |
|---|---|
| EXIT | Formdan çıkar |
| CHANGE / EDIT / OK | Seçili alanı değiştirir ya da düzenler |
| SEND | Çağrıyı gönderir |
| PHBOOK | Rehberden MMSI seçer |
Adım adım: S-MF-01.

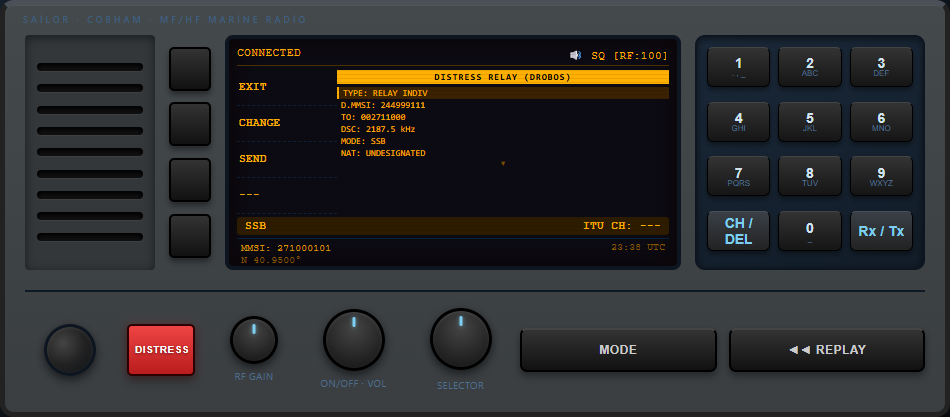

Distress relay formu (DROBOS)
DROBOS tuşu, başkası adına tehlike alarmı gönderme formunu açar. Tehlikeyi DSC dışında bir yolla öğrendiğinizde (gördünüz ya da sesle duydunuz) kullanılır.
| Alan | Anlamı |
|---|---|
| TYPE | RELAY INDIV: tek bir istasyona (kıyı istasyonuna) gönderilir |
| D.MMSI | Tehlikedeki geminin MMSI'si |
| TO | Alarmın gönderileceği kıyı istasyonunun MMSI'si |
| DSC | Gönderilecek DSC tehlike frekansı |
| MODE | SSB |
| NAT | Tehlikenin türü |
| LAT, LON, POS UTC | Tehlikedeki geminin konumu ve konumun saati |
SELECTOR çevrilerek alanlar gezilir; ikinci tuş (CHANGE / EDIT) alanı değiştirir, üçüncü tuş (SEND) gönderir. Ne zaman relay yapılıp yapılmayacağı: S-MF-02.

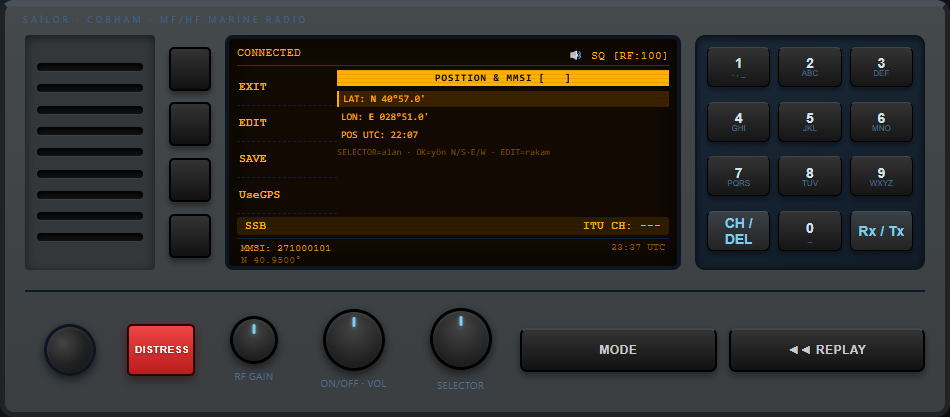

Konum ve MMSI ekranı
Sayfa 2 → POS. Konum derece ve dakika olarak gösterilir.
| Ekran tuşu | İşlevi |
|---|---|
| EXIT | Çıkar |
| EDIT | Seçili alanın rakamlarını düzenler |
| SAVE | Elle girilen konumu kaydeder |
| UseGPS | GPS konumuna döner |
SELECTOR'ı çevirerek alan (LAT, LON, POS UTC) seçilir; LAT ya da LON üzerindeyken SELECTOR'a basmak yarımküreyi (N/S, E/W) değiştirir.
Arıza ve güç durumundaki davranışı
| Durum | Cihazda ne olur |
|---|---|
| Akü 22 V'un altına düştü | Gönderim kilitlenir. Göndermeyi denediğinizde konsolun üstünde MF/HF — LOW VOLTAGE · TX INHIBIT uyarısı çıkar. Alış sürer. |
| Akü 21 V'un altına düştü | Cihaz kapanır. |
| Eğitmen "enerji yok" arızası verdi | Cihaz kapanır ve açılmaz. |
| Eğitmen "anten arızası" verdi | Cihaz alır, gönderemez: HIGH VSWR / ANTENNA FAULT · TX FAILED. |
MF/HF, VHF'e göre çok daha fazla akım çeker; bu yüzden düşük gerilimde ilk kilitlenen cihazdır (S-MF-03).
Gerçek cihazdan farkları
Bu bölüm gerçek SAILOR 6300 kılavuzuyla satır satır karşılaştırılmadı. Simülatörün arayüzünden bilinenler:
- SELECTOR gerçek cihazda elle çevrilir; simülatörde fare tekerleği ya da ↑ / ↓ tuşları kullanılır.
- Ana ekranda konum ondalık derece olarak görünür (
N 40.9500°); konum ekranında derece ve dakikadır. - Bireysel rutin çağrı kabul edildiğinde, arayan cihazın ekranı
WAIT FOR ACKNOWLEDGEolarak kalır; karşı tarafın kabul ettiği arayanın ekranına yansımaz. Ses yine de iki yönde çalışır. - Ses, ayarlı frekansa göre değil, açık oturumdaki karşı gemiye göre iletilir.
- Tehlike alarmı altı bandın hepsinde birden gönderilir.
- Kıyı istasyonu (eğitmen) MF/HF'te DSC çağrısı gönderebilir ama MF/HF'te sesle konuşamaz; eğitmen istasyonunda yalnız VHF sesi vardır.
