Iridium GMDSS — LT-3100S

LT-3100S, Iridium uyduları üzerinden çalışan GMDSS terminalidir. Inmarsat-C'den en önemli farkı ses taşımasıdır: tehlike alarmından sonra RCC ile telefon gibi konuşulur. Ayrıca yazılı Safety Message gönderir ve MSI (SafetyCast) yayınlarını alır.

Bu sayfa simülatördeki cihazı anlatır. Tuş ve ekran yazıları devices/iridium.html kodundan alınmıştır. Gerçek cihazın kılavuzu docs/manuals/ klasöründedir (LT-3100S GMDSS User & Installation Manual).

Hangi gemilerde bulunur

Sefer alanı A3 ya da A4 olan ve uydu terminali (RMSS) Iridium olan gemilerde (gemi–cihaz tablosu).

Ön panel

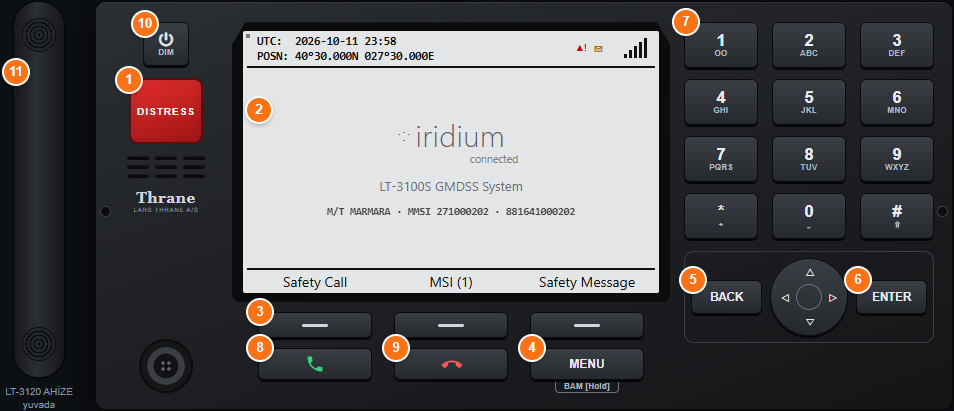

LT-3100S ön paneli

No Parça İşlevi
1 DISTRESS (kırmızı kapaklı) Tehlike alarmı. Önce kapağa tıklanır, sonra düğme en az 3 saniye basılı tutulur.
2 Ekran Üstte saat (UTC), konum ve durum simgeleri; ortada o anki pencere; altta üç ekran tuşunun adları.
3 Üç ekran tuşu Ekranın altındaki yazıların hizasındadır. İşlevleri pencereye göre değişir.
4 MENU Ana ekranda menüyü açar; başka bir pencerede ana ekrana döndürür. Tehlike alarmı etkinken tehlike penceresine döndürür. 1 saniye basılı tutulursa uyarı listesini (BAM) açar.
5 BACK Bir önceki pencereye döner.
6 ENTER ve ok tuşları Listelerde satır seçer ve açar. Klavyede ↑ / ↓ ve Enter de aynı işi görür.
7 Tuş takımı İki haneli hizmet kodunu tuşlamak için.
8 Yeşil ahize Gelen aramayı cevaplar.
9 Kırmızı ahize Aramayı bitirir.
10 DIM Ekran parlaklığını kademeli azaltır. 1 saniye basılı tutulursa gece görünümüne geçer.
11 LT-3120 ahize Tıklayınca ahize kalkar. Mikrofon yalnız ahize kaldırılmışken açıktır.

Ana ekran

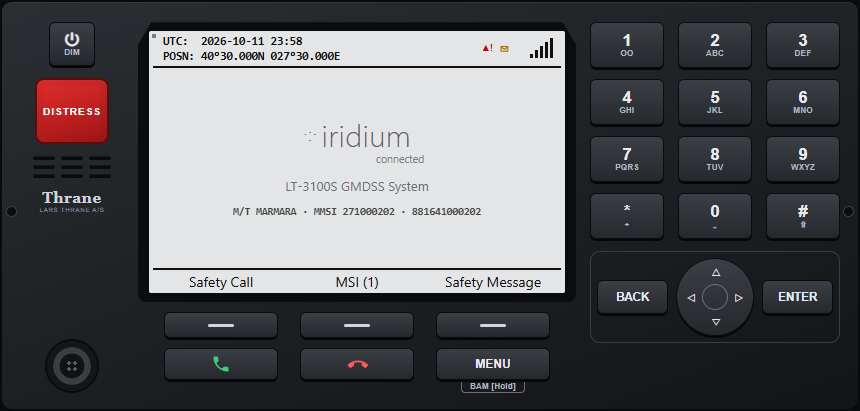

Ana ekran

Ekrandaki yazı Anlamı
UTC: · POSN: Saat ve konum. GPS yoksa NO GNSS FIX.
connected Terminal Iridium ağına kayıtlı. Kayıt yokken searching… yazar; arama yapılamaz.
Sinyal çubukları Ağa kayıtlıyken dolu.
✉ Okunmamış MSI ya da Safety Message var.
▲ / ▲! Okunmamış mesaj uyarısı. Ünlemli olan URGENCY ya da DISTRESS önceliklidir.
Gemi adı · MMSI · numara Terminalin kimliği. Numara simülasyona özgüdür.

Ekran tuşları ana ekranda:

Tuş Ne yapar
Safety Call Öncelik seçtirir (Urgency / Safety), sonra RCC'yi sesli arar.
MSI MSI mesajlarının listesi. Okunmamış varsa MSI (1) yazar.
Safety Message Öncelik seçtirir, sonra RCC'ye yazılı mesaj formunu açar. Okunmamış mesaj varken Safety Msgs (1) yazar ve listeyi açar.

Menü

MENU → GMDSS · Phone · Settings · System. Simülatörde yalnız GMDSS alt menüsü çalışır:

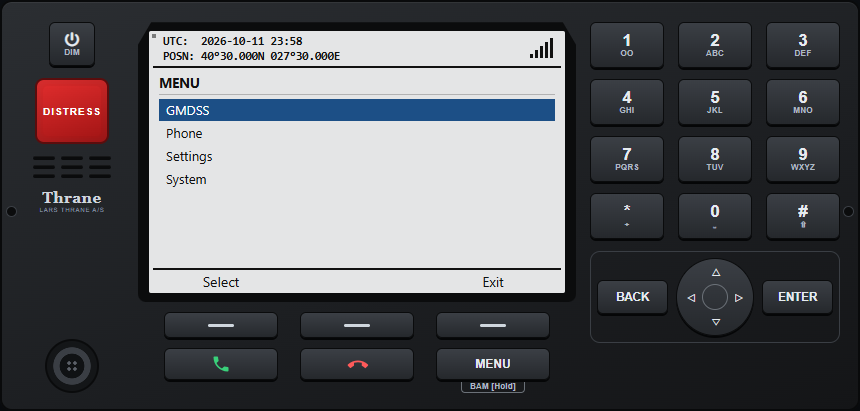

Menü

Satır İçeriği
MSI Messages Alınan MSI mesajları
Safety Contacts RCC ve iki haneli kodlar
Safety Messages Gelen ve giden Safety Message listesi
MSI Schedule Bulunulan NAVAREA / METAREA
Distress Settings Auto-dial (alarmdan sonra RCC'nin kendiliğinden aranması), varsayılan tehlike türü
Location Information Konum, kaynağı, rota ve hız, NAVAREA
SES Information Gemi, MMSI, numara, ağ durumu

MSI Settings, Position Settings ve Terminal Test ekranları simülatörde modellenmedi.

Kiminle haberleşir

Iridium GMDSS'te Safety Call ve Safety Message yalnız gemi ile RCC arasındadır; iki gemi terminali arasında yapılmaz. Cihazın "Safety Contacts" ekranı da bunu yazar. Simülatörde RCC, sınıfın eğitmenidir (MRCC).

MSI almak

Yayın, geminin bulunduğu NAVAREA / METAREA için ya da içinde bulunduğu dairesel alan için yapıldıysa alınır.

Öncelik Cihaz ne yapar
SAFETY Tek kısa uyarı sesi; ana ekranda MSI (1).
URGENCY · DISTRESS Sürekli sesli uyarı ve ekranda New MSI message — priority URGENCY penceresi. Sol ekran tuşu uyarıyı susturur; mesajı açıp okumak da susturur.
MSI listesi Mesajın tamamı
MSI listesi MSI mesajı

Mesajda tür (TYPE), öncelik, alınış zamanı, hedef alan (TARGET AREA), yayın numarası (ADVISORY ID) ve metin bulunur. Uzun mesaj ok tuşlarıyla kaydırılır.

Safety Message

Göndermek: ana ekranda üçüncü ekran tuşu (Safety Message) → öncelik (Urgency / Safety) → metni bilgisayar klavyesiyle yazın (en çok 1000 karakter) → birinci ekran tuşu (Send). Listede durumu Sending, ardından Sent olur.

Okumak: RCC'den mesaj geldiğinde üçüncü ekran tuşu Safety Msgs (1) olur. Tuşa basın, listede mesajı seçin, birinci ekran tuşu (Details).

Liste Mesaj

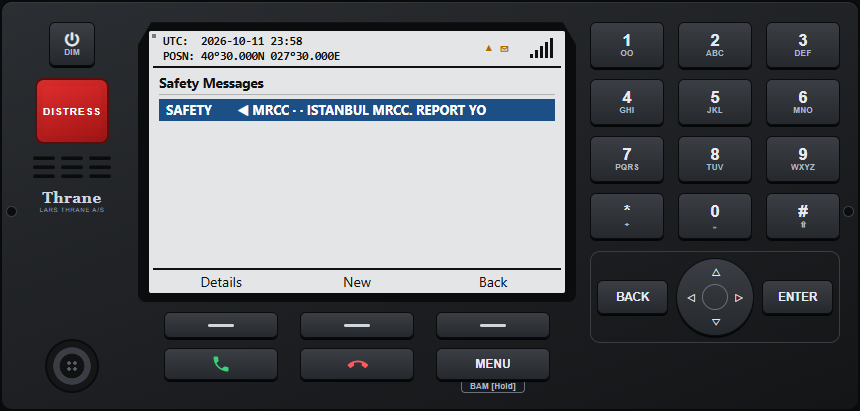

Safety Message listesi Safety Message

Listede ◀ MRCC gelen, ▶ MRCC giden mesajdır. Liste ekranında ikinci ekran tuşu (New) yeni mesaj başlatır.

Safety Call (sesli arama)

Yön Nasıl yapılır
Gemiden RCC'ye Ana ekranda birinci ekran tuşu (Safety Call) → öncelik → Connecting…. RCC cevaplayınca Connected ve süre.
RCC'den gemiye Sesli uyarı ve Incoming Safety Call · Ringing…. Ahizeyi kaldırın ya da yeşil ahizeye basın; birinci ekran tuşu (Answer) de cevaplar, üçüncüsü (Reject) reddeder.
Bitirmek Kırmızı ahize ya da üçüncü ekran tuşu (End Call).

İki haneli kodlar: ana ekranda tuş takımından kodu tuşlayıp birinci ekran tuşuna (Safety Call) basın.

Kod Hizmet Simülatörde
32 Medical Advice Çalışır
38 Medical Assistance Çalışır
39 Maritime Assistance Çalışır
42 Report Maritime Dangers Çalışır
41 · 43 Meteoroloji verisi · gemi raporu Cihaz "not supported by the Iridium GMDSS System" der

Tehlike alarmı

Ayrıntılı adımlar: S-SAT-03.

  1. Kırmızı kapağa tıklayın.
  2. DISTRESS düğmesini en az 3 saniye basılı tutun; ekranda Activating Distress 3 … 2 … 1 sayar.
  3. Distress Activated penceresi açılır.

Distress penceresi

Satır Değerleri
Distress Alert Status Sending → Sent → Delivered → Acknowledged (RCC onayladı)
Call Status Call pending → Connecting → Call active → görüşme bitince Ready
Nature of Distress Tehlike türü. İkinci ekran tuşu (Select Nature) ile alarm gittikten sonra da seçilir; RCC'ye güncelleme gider.
RCC Name · RCC Country MRCC · Türkiye

Ekran tuşları: Cancel Call / Call RCC (aramayı iptal eder ya da RCC'yi yeniden arar) · Select Nature · Cancel Distress.

İptal: üçüncü ekran tuşu (Cancel Distress) → Cancel Distress? → birinci ekran tuşu (Yes). RCC'ye "Distress Cancelled" bildirimi gider. Ardından RCC ile konuşup durumu bildirin.

İptal onayı
