NAVTEX — SAILOR 6390
SAILOR 6390, kıyı istasyonlarının yayınladığı seyir uyarılarını, meteoroloji uyarılarını ve arama-kurtarma bilgilerini kendiliğinden alan alıcıdır. Yalnız alır; gönderme yapmaz. Üç frekansı birlikte dinler: 518 kHz (uluslararası, İngilizce), 490 kHz (ulusal) ve 4209.5 kHz.
Bu sayfa simülatördeki cihazı anlatır. Ekran yazıları devices/navtex.html kodundan alınmıştır. Gerçek cihazın kılavuzu: docs/manuals/SAILOR-6390-NAVTEX-user-manual-98-137261-C.pdf.
Hangi gemilerde bulunur
Bütün gemilerde bir NAVTEX alıcısı vardır (gemi–cihaz tablosu).
Ana ekran: mesaj listesi
Cihaz açık gelir. Ana ekran alınan mesajların listesidir.
| Bölüm | Anlamı |
|---|---|
| Unread · Tagged · All | Okunmamışlar · işaretledikleriniz · hepsi. |
| ≡ (sağ üst) | Menü. |
| Id | Mesajın dört karakterlik kimliği (aşağıya bakın). Türk istasyonlarının önünde TR yazar. |
| Type | Mesaj türü: Nav warning, Met warning, SAR, Met forecast … |
| Time · Freq | Alınış saati (UTC) ve frekans. Başlığa tıklayınca liste o sütuna göre sıralanır. |
| Sağ alttaki ! | Onaylanmamış uyarı var; sayı kaç tane olduğunu gösterir. Hepsi onaylanınca ✓ olur. |
| ← ve ⌂ (sol alt) | Bir önceki ekran ve ana ekran. |
Ekranın altında: PWR · RX · TST ışıkları, DIM düğmesi (ekran parlaklığı) ve ON/OFF düğmesi. Mesaj alınırken RX ışığı yanıp söner.
Mesaj kimliği nasıl okunur
Kimlik dört karakterdir: B1 B2 B3B4. Örnek: DA16.
| Karakter | Örnekte | Anlamı |
|---|---|---|
| B1 | D |
Yayınlayan istasyonun harfi (518 kHz'de D = İstanbul) |
| B2 | A |
Mesaj türü (A = seyir uyarısı) |
| B3B4 | 16 |
Sıra numarası |
Aynı harf farklı frekansta başka istasyonu gösterir: 518 kHz'de D İstanbul, 490 kHz'de D Antalya'dır.
Mesaj okumak
Satıra tıklayın.
- Üst satır: istasyon, frekans ve saat. ‹ › önceki ve sonraki mesaja geçer.
- Metin
ZCZCile başlar,NNNNile biter. - Metnin altında: istasyon, frekans, NAVAREA, tür, sıra numarası, saat, işaret durumu ve hata oranı.
- Sağ üstteki ≡: Tag message (işaretle), Untag message, Print this message, Close.
Açılan mesaj okunmuş sayılır ve Unread listesinden çıkar; All listesinde kalır.

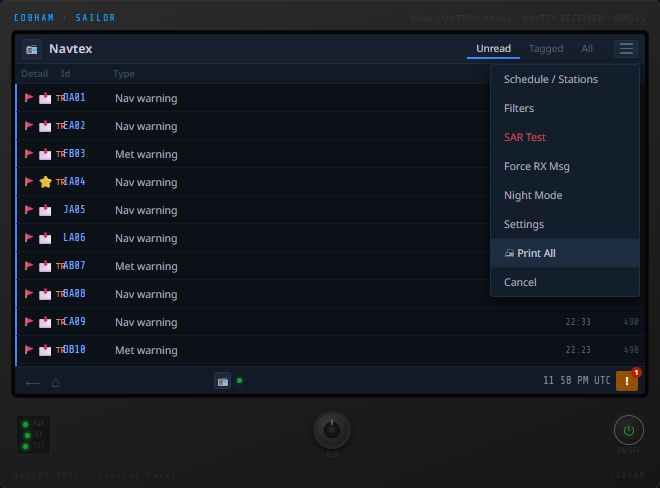

Menü
| Satır | Ne yapar |
|---|---|
| Schedule / Stations | İstasyonların yayın saatleri |
| Filters | İstasyon (B1) ve mesaj türü (B2) seçimi |
| SAR Test | Listedeki arama-kurtarma mesajını uyarı penceresinde gösterir |
| Force RX Msg | Menzildeki bir istasyondan örnek bir mesaj alır |
| Night Mode | Gece görünümü |
| Settings | Cihaz bilgileri: frekanslar, GNSS durumu, saklanan mesaj sayısı |
| Print All | Yazıcı penceresi |
İstasyonların yayın saatleri
≡ → Schedule / Stations
Her istasyon kendi saatinde yayın yapar. Liste istasyonun harfini, adını, bir sonraki yayın saatini ve frekansını gösterir; üstteki satır sıradaki yayını bildirir (Next: A — Samsun (490 kHz) in 2min). Sekmeler listeyi frekansa göre (518 · 490 · 4209) ya da Türk istasyonlarına göre (TR) süzer.
Filtreler: istasyon ve mesaj türü seçimi
≡ → Filters
İstasyonlar (B1)
Her frekans için A'dan X'e harfler görünür. Bir harfe tıklamak o istasyonu reddeder; yeniden tıklamak geri açar.
- Yeşil çerçeveli harf = o istasyon geminin menzilinde. Satırın sağında menzildeki istasyonların adları yazar (
D·İstanbul E·Samsun …). - Reddedilen istasyonun hiçbir mesajı alınmaz: türü ne olursa olsun kaydedilmez ve gösterilmez.
- Menzildeki bir istasyonu reddederseniz cihaz uyarır: "⚠ D (İstanbul) gemiyi kapsıyor — reddedilirse bu istasyonun seyir/meteoroloji/SAR uyarıları alınmaz."
Doğru seçim: geminin bulunduğu ve gideceği bölgeyi kapsayan istasyonlar açık kalır. Yalnız rotanızla ilgisi olmayan istasyonlar reddedilir (S-NAV-01).
Mesaj türleri (B2)
"Message types" bölümü iki satırdır:
| Satır | İçeriği |
|---|---|
🔒 Mandatory (Always ON) · A B D L |
Kapatılamaz. A seyir uyarısı, B meteoroloji uyarısı, D arama-kurtarma bilgisi, L seyir uyarısı (ek). |
✓ Optional (Can be filtered) |
İşaret kutusuyla açılıp kapatılır. Cihazdaki adlarıyla: C (Ice) · E (Forecast) · G (AIS) · H (LORAN) · I (GNSS) · J (GNSS Diff) · K (Other ENAS) · M (Env Warn) · N (RACON) · O (Pilot/VTS) · P (Port Info) · Q (Weather) · R (Wreck) · S (SAR/Gov) · T (Tidal) · V (Special) · W (Traffic) · X (Other) |
Kapatılan türdeki mesajlar listede gösterilmez.

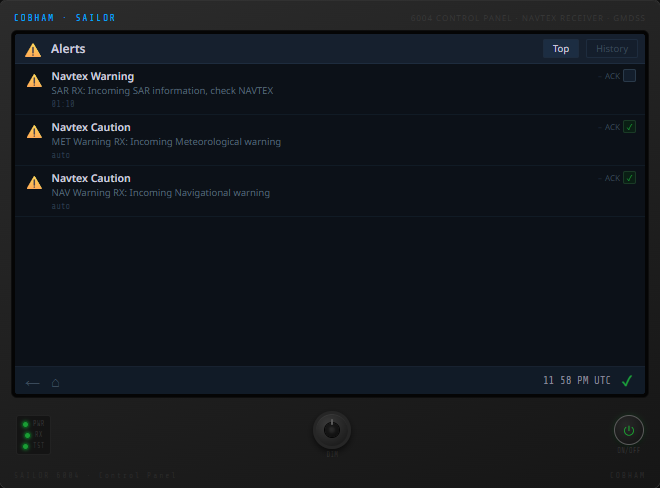

Uyarılar
Sağ alttaki ! simgesine tıklayın.
Liste üç tür uyarı gösterir:
| Uyarı | Konusu |
|---|---|
Navtex Warning · SAR RX: Incoming SAR information, check NAVTEX |
Arama-kurtarma bilgisi |
Navtex Caution · MET Warning RX: Incoming Meteorological warning |
Meteoroloji uyarısı |
Navtex Caution · NAV Warning RX: Incoming Navigational warning |
Seyir uyarısı |
Satırın sağındaki ACK kutusuna tıklayarak uyarıyı onaylarsınız. Onaylanmamış uyarı kalmayınca sağ alttaki ! simgesi ✓ olur.

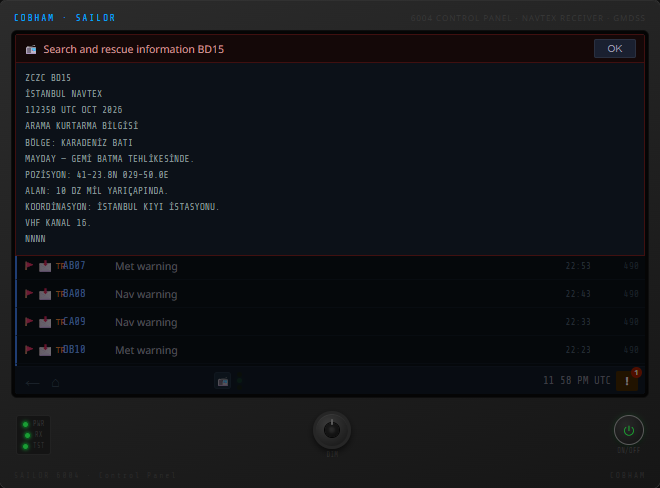

Bir istasyonun yayın saatinde arama-kurtarma (D) mesajı alındığında listeye yeni bir satır eklenir ve mesajın tamamı kırmızı bir pencerede açılır; OK ile kapatılır:
Eğitmenin yayınladığı mesaj
Eğitmen kıyı istasyonu olarak NAVTEX mesajı yayınladığında:
- Mesaj, geminin menzilindeki en yakın istasyonun adıyla gelir. Konsolda "NAVTEX (istasyon) kıyı istasyonundan yeni mesaj" bandı görünür.
- Gemi hiçbir istasyonun menzilinde değilse mesaj alınmaz.
- O istasyonu reddettiyseniz mesaj alınmaz ve bu Eylem Raporu'na yazılır.
- Cihaz kapalıysa mesaj alınmaz.
| Listede yeni mesaj | Mesajın kendisi |
|---|---|
 |
 |
Gerçek cihazdan farkı
- Listede cihaz açıldığında görünen mesajlar örnek mesajlardır; simülatör bunları açılışta üretir.
- SAR Test ve Force RX Msg satırları eğitim içindir.
- Filters ekranındaki INS ve Printer sekmeleri simülatörde ayrı ayar tutmaz.
- Uyarı listesi açılışta üç örnek satırla gelir. Eğitmenin yayınladığı mesaj listeye uyarı eklemez ve arama-kurtarma penceresini açmaz; mesaj listesinde görünür.
- İstasyon menzilleri ve yayın saatleri simülatörün istasyon tablosundan gelir.
