VHF DSC — SAILOR 6222

SAILOR 6222, DSC'li (sayısal seçmeli çağrı) deniz VHF telsizidir. Kanal 16'da sesli tehlike ve çağrı, kanal 70'te DSC, diğer kanallarda rutin sesli haberleşme yapar. Gerçek cihazın kılavuzu: docs/manuals/SAILOR-6222-VHF-DSC-user-manual-98-131184-K.pdf.

Bu sayfa simülatördeki cihazı anlatır. Tuş ve ekran yazıları devices/vhf.html kodundan alınmıştır.

Hangi gemilerde bulunur

Her gemide en az bir VHF vardır. A3 ve A4 gemilerinde iki tane bulunur; konsolda cihazın altındaki VHF 1 / VHF 2 düğmeleriyle seçilir (gemi–cihaz tablosu).

Ön panel

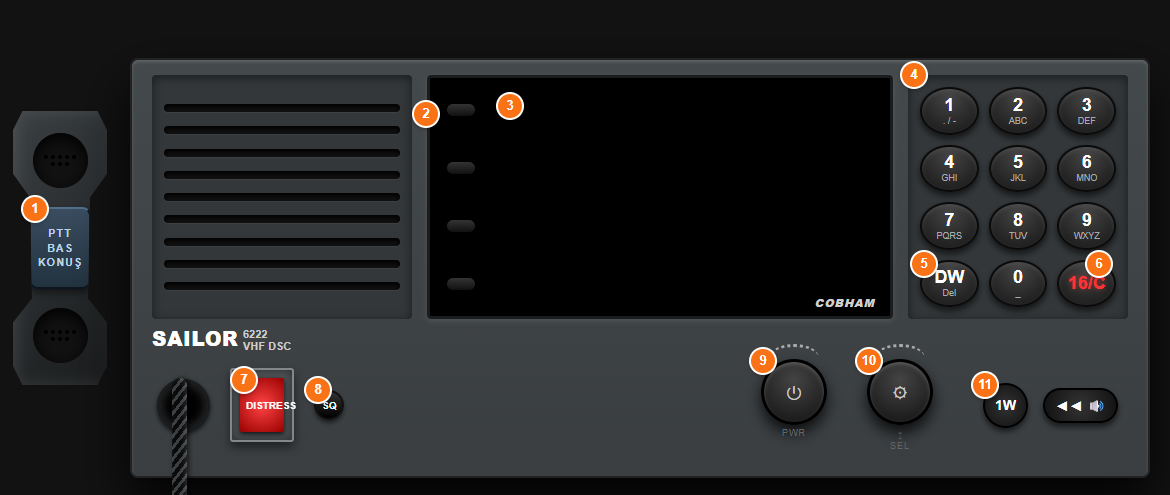

SAILOR 6222 ön paneli

No	Parça	İşlevi
1	Ahize ve PTT (bas-konuş)	Basılı tutarken konuşursunuz, bırakınca dinlersiniz. Klavyede boşluk tuşu aynı işi görür.
2	Dört ekran tuşu	Ekranın solundaki yazıların hizasındadır: CALL, ALERT, DROBOS, MORE. İlgili menüyü açar; aynı tuşa yeniden basmak menüyü kapatır.
3	Ekran	Kanal, durum satırı, gönderme / alma göstergesi, verici gücü; en altta konum ve saat.
4	Tuş takımı	Ana ekranda kanal numarası, menülerde MMSI ve kanal girmek için.
5	DW / Del	Ana ekranda dual watch'u açar ve kapatır. Sayı girilen ekranlarda son haneyi siler. Gelen çağrı ekranında çağrıyı kabul etmeden kapatır.
6	16/C	Hangi ekranda olursanız olun kanal 16'ya döner.
7	DISTRESS	Tehlike alarmı. 3 saniye basılı tutulur. Yalnız gerçek tehlike senaryosunda kullanılır.
8	SQ	Susturma (squelch) düğmesi. Simülatörde sesi etkilemez.
9	PWR	Cihazı açar ve kapatır. Açıkken çevresi yeşil yanar.
10	SEL	Seçici. Çevirmek: fareyi düğmenin üzerine getirip tekerleği çevirin ya da klavyede ↑ / ↓ tuşlarına basın. Basmak: düğmeye kısa tıklayın.
11	1W	Verici gücünü 25 W ile 1 W arasında değiştirir. 1 W'ta düğme yanar.

Sağ alttaki tekrar dinleme düğmesi (◄◄) simülatörde işlevsizdir.

Dokunmatik ekranda SEL çevrilemez; kısa dokunuş seçim olarak çalışır. Bu yüzden menülerde yalnız ilk satır seçilebilir. Simülatörü bilgisayarda kullanın.

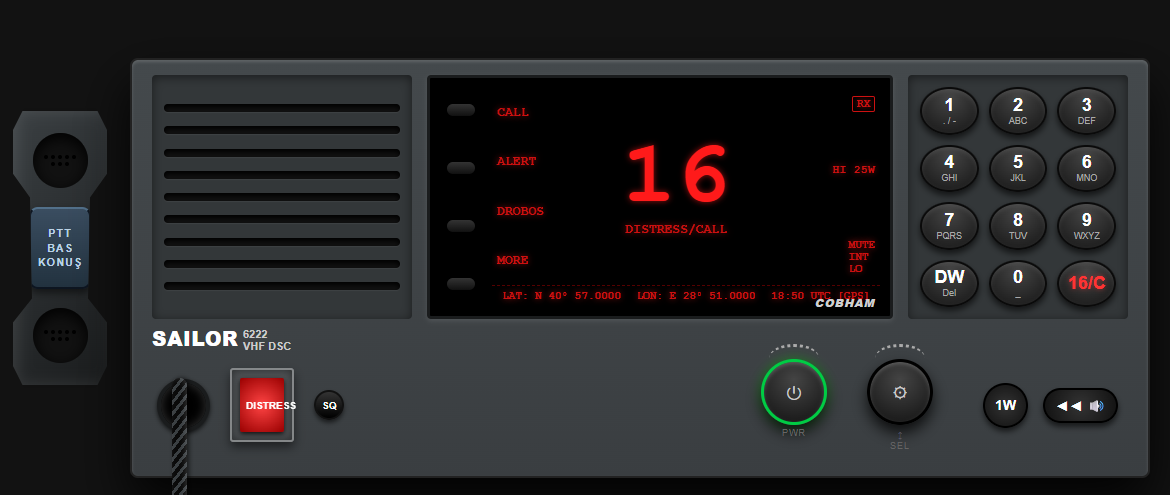

Ana ekran

Ekrandaki yazı	Anlamı
Büyük sayı	Seçili kanal. Açılışta 16.
Altındaki satır	Durum satırı. Kanal 16'da `DISTRESS/CALL` yazar; çağrı ve hata bildirimleri burada görünür.
`RX` / `TX`	Dinliyor / gönderiyor. Bas-konuş basılıyken `TX` olur.
`HI 25W` / `LO 1W`	Verici gücü. Dupleks kanalda yanında `· DUP` yazar.
Alt satır	Enlem, boylam ve UTC saati. `[GPS]` konum GPS'ten geliyor, `[M]` elle girilmiş demektir.

Geminizin MMSI numarası VHF ekranında yazmaz; gemi bilgileri penceresinde yazar.

Temel işlemler

Açma ve kapama

PWR düğmesine tıklayın. Ekranda kısa süre SAILOR 6222 görünür, ardından cihaz kanal 16'da açılır. İlk açılışta tarayıcı mikrofon izni ister.

Kanal seçme

Üç yol vardır; üçü de yalnız ana ekranda çalışır.

Tuş takımı: iki haneyi tuşlayın (kanal 6 için 0 6). İkinci haneyle kanal seçilir. Tek hane tuşlayıp beklerseniz 1,5 saniye sonra o kanal seçilir.
SEL'i çevirmek: kanallar sırayla değişir.
16/C: doğrudan kanal 16.

Geçerli kanallar 01–26 ve 60–88 aralığındaki deniz VHF kanallarıdır (ITU Radyo Tüzüğü Ek 18). Geçersiz bir numara girerseniz durum satırında GEÇERSİZ KANAL yazar. Kanal 70 seçilemez: CH70: YALNIZ DSC.

Konuşma (bas-konuş)

Kanalın boş olduğunu dinleyerek doğrulayın.
Boşluk tuşunu (ya da ahizedeki PTT'yi) basılı tutup konuşun. Ekranda TX ve TRANSMITTING (MIC ON) yazar.
Bırakıp dinleyin.

Karşı taraf konuşurken basarsanız KANAL MEŞGUL — BEKLEYİN yazar; sıra size gelince konuşun.
Biri konuşurken ekranda RX CH 72 (gemi adı) görünür. Sinyal zayıfsa sonunda WEAK yazar ve ses cızırtılı gelir.

Kanal türleri

Tür	Kanallar	Kiminle konuşulur
Tehlike, emniyet ve çağrı	16	Herkes. Rutin sohbet yapılmaz.
Yalnız DSC	70	Ses yok; cihaz DSC için kendisi kullanır.
Gemiler arası (tek frekans)	06, 08, 72, 77	Gemi ↔ gemi
Tek frekanslı diğer kanallar	09–17, 67–69, 71, 73–76, 87, 88	Gemi ↔ gemi ve gemi ↔ kıyı
Dupleks (iki frekans)	01–05, 07, 18–26, 60–66, 78–86	Yalnız gemi ↔ kıyı istasyonu. İki gemi bu kanallarda birbirini duyamaz.
Yalnız 1 W	15, 17, 75, 76	Bu kanallarda güç kendiliğinden 1 W'a iner.

Dupleks bir kanal seçtiğinizde durum satırında DUPLEX — YALNIZ KIYI İST. yazar.

Verici gücü

1W düğmesi ya da MORE → TX POWER. Durum satırında LOW POWER 1W ya da HIGH POWER 25W görünür. 1 W liman içinde ve yakın mesafede kullanılır; menzili yaklaşık 5 deniz miline düşer.

Dual watch ve tri watch

Dual watch: kanal 16 ile çalışma kanalını dönüşümlü dinler. Önce çalışma kanalınızı seçin, sonra DW tuşuna basın. Durum satırı: DW: 16⇄72. Kanal 16'dayken basarsanız DW: ÖNCE ÇALIŞMA KANALI SEÇİN yazar.
Tri watch: kanal 16, kanal 09 ve çalışma kanalını dinler. MORE → TRI WATCH. Durum satırı: TW: 16/09/72.
Kanal 16'da bir çağrı duyulunca tarama durur ve cihaz 16'ya kilitlenir. Elle kanal değiştirmek taramayı kapatır.

Menü ağacı

Menülerde SEL'i çevirerek satır seçilir, SEL'e basarak onaylanır. Her menünün son satırı BACK'tir.

CALL
├─ INDIVIDUAL → ENTER MMSI → CATEGORY (ROUTINE · SAFETY · URGENCY) → WORK CH
├─ GROUP      → ENTER GROUP ID → CATEGORY → WORK CH
└─ ALL SHIPS  → SAFETY (SECURITE) · URGENCY (PAN PAN)

ALERT (tehlike türü seçimi)
└─ UNDESIGNATED · FIRE/EXPLOSION · FLOODING · COLLISION · GROUNDING · LISTING ·
   SINKING · DISABLED & ADRIFT · ABANDONING SHIP · PIRACY/ARMED ATTACK · MAN OVERBOARD

DROBOS
├─ DISTRESS RELAY
├─ DISTRESS LOG
├─ RX CALL LOG
└─ TX CALL LOG

MORE
├─ GPS/TIME VERIFY (konumu ve saati elle girme)
├─ TX POWER
├─ DUAL WATCH
├─ TRI WATCH
└─ RADIO SETUP (grup MMSI'si)

ALERT: S-VHF-05 ve S-VHF-06. DISTRESS RELAY: S-VHF-07. GPS/TIME VERIFY: S-ARZ-02.

DSC çağrısı

DSC çağrısı kanal 70'te sayısal olarak gider; siz yalnız kimi çağırdığınızı, önceliği ve konuşulacak kanalı seçersiniz. Adım adım anlatım: S-VHF-02.

Ekran	Ne zaman görülür
`Ch.70 DSC TX → WAIT ACK`	Bireysel çağrı gönderildi, onay bekleniyor. Her saniye bip sesi duyulur.
`ACK OK — PTT READY`	Karşı taraf çağrıyı kabul etti; cihaz çalışma kanalına geçti.
`CONNECTED (PTT READY)`	Çalışma kanalındasınız, konuşabilirsiniz.
`!!! NO ACK — OUT OF RANGE`	15 saniyede onay gelmedi.
`! ROUTINE DSC CALL !`	Size çağrı geldi. Altında kimden geldiği ve kanal yazar.

Gelen bireysel çağrı ekranında PRESS SELECTOR TO ACCEPT yazar: SEL'e basınca çağrı kabul edilir ve cihaz çalışma kanalına geçer. Tüm gemilere ve gruba yapılan çağrılar onaylanmaz; ekranda SELECTOR: GO TO CH (NO ACK) yazar ve SEL yalnız kanalı değiştirir.

Arıza ve güç durumundaki davranışı

Durum	Cihazda ne olur
Eğitmen "enerji yok" arızası verdi	Cihaz kapanır ve PWR ile açılmaz.
GPS arızası	Alt satırda konum `N --°--` olur. Konum MORE → GPS/TIME VERIFY ile elle girilebilir (S-ARZ-02).
Anten arızası (VSWR)	Cihaz açık kalır ve alır; gönderme denenince ekranın üstünde `HIGH VSWR / ANTENNA FAULT · TX FAILED` uyarısı çıkar, yayın gitmez (S-ARZ-03).
Mikrofon izni yok	Bas-konuşta `TX (MİKROFON YOK — SES GİTMİYOR)` yazar.
Akü 21 V'un altına düştü	Telsizler kapanır.

Gerçek cihazdan farkları

Bu bölüm gerçek SAILOR 6222 kılavuzuyla satır satır karşılaştırılarak doldurulacak. Şimdiden bilinenler:

Gerçek cihazda SEL düğmesi elle çevrilir ve basılır; simülatörde fare tekerleği ya da ↑ / ↓ tuşları kullanılır.
Simülatörde susturma (SQ), ses seviyesi ve tekrar dinleme düğmeleri sesi etkilemez.
Hata mesajlarının bir kısmı Türkçedir (KANAL MEŞGUL — BEKLEYİN, GEÇERSİZ KANAL); gerçek cihazın ekranı İngilizcedir.
Kanal 10 ve 11'de, kanal seçilince kendiliğinden çalan örnek konuşmalar vardır (dinleme alıştırması için).
Gerçek cihazda geminin MMSI'si ve konumu ana ekranın alt yarısında sürekli görünür; simülatörde alt satırda yalnız konum ve saat vardır, MMSI gemi bilgileri penceresindedir.
Gerçek cihazda konum SETUP → DSC SETUP → Position & MMSI ekranından girilir; simülatörde MORE → GPS/TIME VERIFY altındadır. Biçim aynıdır: derece ve dakika.
Alarm gönderilmiş bir cihazda ALERT tuşu, alarm iptal edilene ya da cihaz kapatılıp açılana kadar iptal ekranını açar.
Gemi, VHF'te aldığı tehlike alarmını DSC ile onaylayamaz (cihazda bu seçenek yoktur); onay kıyı istasyonundan gelir.
