Radar SART — McMurdo S4 ve kurtarma aracı radarı
SART (arama-kurtarma radar transponderi), can salının yerini kurtarmaya gelen geminin radarında gösteren cihazdır. Kendiliğinden yayın yapmaz: bir X-bant radar (9,2–9,5 GHz) onu taradığında cevap verir ve radar ekranında 12 noktalık bir çizgi belirir. Çizginin gemiye en yakın noktası SART'ın yeridir.
Bu sayfa iki cihazı birlikte anlatır: SART ve onu gören radar. Ekran yazıları devices/sart.html ve devices/radar.html kodundan alınmıştır. Gerçek SART'ın kılavuzu: docs/manuals/McMurdo-S4-Rescue-SART-user-manual.pdf.
Hangi gemilerde bulunur
500 GT altı yük gemisinde 1, yolcu gemisinde ve 500 GT ve üzeri yük gemisinde 2 SART vardır (gemi–cihaz tablosu). SART ve radar, konsolun altındaki Acil durum ve can salı cihazları rafındadır.
SART
| No | Parça | İşlevi |
|---|---|---|
| 1 | Tırtıklı halka | Anahtardır. Tıklayınca TEST konumuna döner. |
| 2 | Kırmızı mandal | Halkanın ON konumuna dönmesini engeller. Tıklayınca çekilir, halka ON'a döner ve SART etkinleşir. |
| 3 | Durum bandı | BEKLEME (STAND-BY) · SELF-TEST · AKTİF — X-BAND YANIT VERİYOR. Altında anahtar konumu (OFF / TEST / ON) ve "ON kilitli" yazısı. |
| 4 | Bilgi kutuları | Frekans, menzil (5 NM), batarya, su sensörü. |
| 5 | Düğmeler | AKTİVE ET · SELF-TEST · Suya daldır · Sıfırla |
| 6 | Durum kutusu ve günlük | Etkinleşince yanıt bilgisi ve konum; altında olay günlüğü. |
SART'ın adı ve konumu geminizden gelir: can salının gemiden biraz açıkta olduğu varsayılır. "Simülasyon kimliği" alanı yalnız simülatörde hedefleri ayırt etmek içindir; gerçek radar SART'ın MMSI'si yoktur.

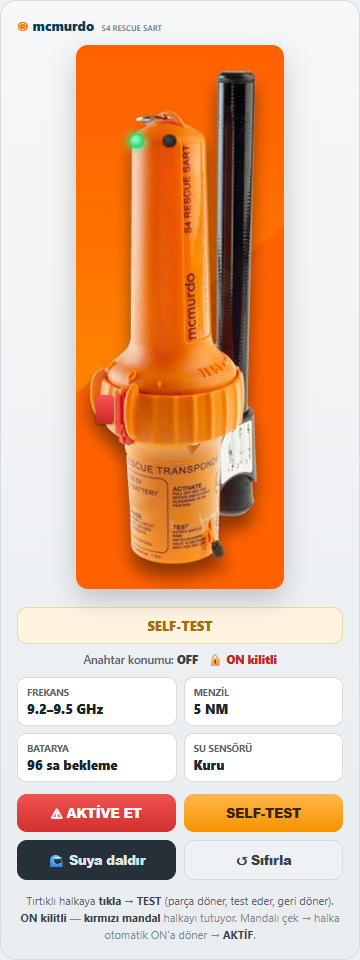

Test
Tırtıklı halkaya tıklayın ya da SELF-TEST'e basın. Yaklaşık 6 saniye sürer: menzildeki radarlarda geçici bir test hedefi görünür, sonra halka OFF'a döner.

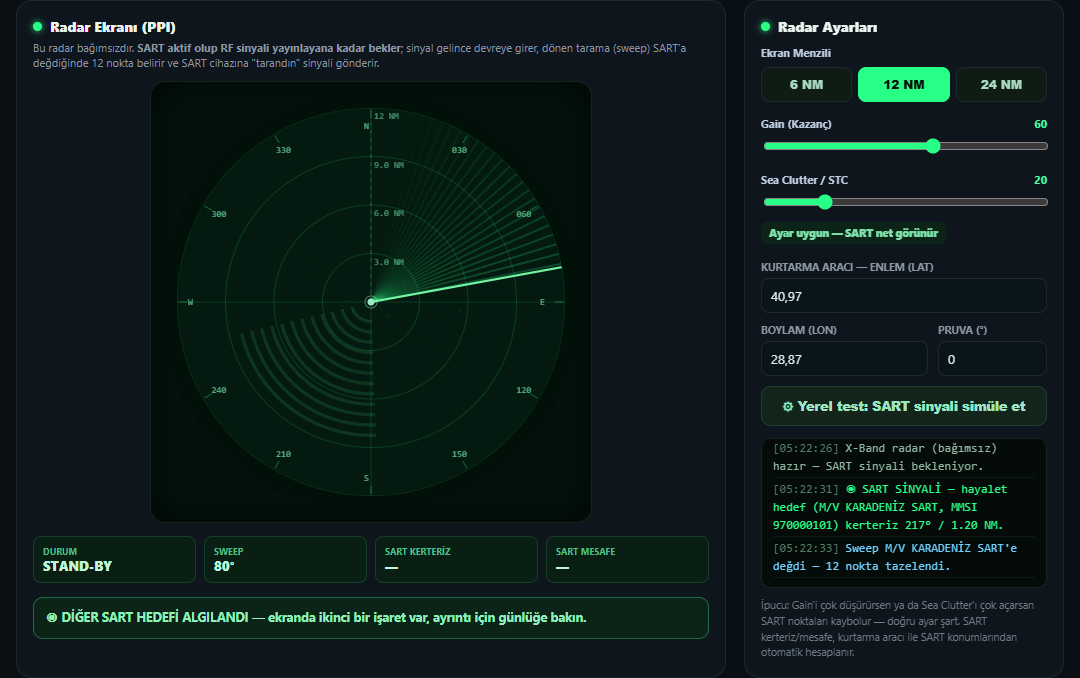

| SART test konumunda | Radarda test hedefi |
|---|---|
 |
 |
Etkinleştirme
| Yol | Nasıl |
|---|---|
| Elle | Kırmızı mandala tıklayın: mandal çekilir, halka kendiliğinden ON'a döner. AKTİVE ET düğmesi de aynı işi yapar. |
| Kendiliğinden | Suya daldır: su sensörü SART'ı etkinleştirir. |
Mandalı çekmeden halkayı ON'a çevirmeye çalışırsanız günlük uyarır: "ON kilitli — kırmızı mandal halkayı tutuyor."
Etkinken:
- Durum kutusunda yanıt bandı, yanıt deseni ("12 nokta, ilk nokta = SART konumu"), menzil ve konum yazar.
- Batarya göstergesi kalan etkin süreyi geri sayar (8 saat).
- Bir radar sizi taradığında SART'ın radar ışığı yanıp söner ve günlüğe "Radar interrogation alındı — bir gemi sizi taradı (X-Band). Fark edildiniz!" yazılır.
Sıfırla SART'ı kapatır ve mandalı yerine takar.
SART ne yapmaz
- DSC çağrısı yapmaz, uyduya alarm göndermez. RCC'ye haber vermez.
- Yalnız yaklaşık 5 deniz mili içindeki X-bant radarlara cevap verir.
Kurtarma aracı radarı
Bu radar yalnız SART'ı göstermek içindir. Menzilinde etkin SART yokken SART SİNYALİ BEKLENİYOR yazar.
| Bölüm | İşlevi |
|---|---|
| Radar ekranı (PPI) | Merkez sizin geminizdir. Dönen çizgi taramadır. |
| Ekran Menzili | 6 · 12 · 24 NM |
| Gain (Kazanç) | Alıcı kazancı. Çok düşürülürse SART noktaları kaybolur; çok açılırsa ekran karlanır. |
| Sea Clutter / STC | Deniz yankısı bastırma. Çok açılırsa yakındaki hedef bastırılır. |
| Ayar göstergesi | "Ayar uygun — SART net görünür" · "Gain çok düşük — SART noktaları kaybolur" · "Gain çok yüksek — ekran karlanıyor". |
| Günlük | SART'ın adı, kerterizi ve mesafesi burada yazar. |
Radarın konumu geminizden gelir.
SART radarda nasıl görünür
- Tarama SART'a her değdiğinde 12 nokta tazelenir.
- Günlükte:
◉ SART SİNYALİ — … (M/V KARADENİZ SART, …) kerteriz 217° / 1.20 NM. - Ekranın altında "DİĞER SART HEDEFİ ALGILANDI — ekranda ikinci bir işaret var, ayrıntı için günlüğe bakın." yazar. Başka bir geminin SART'ının kerterizi ve mesafesi günlükte yazar; alttaki "SART kerteriz" ve "SART mesafe" kutuları dolmaz.
- Test sinyali geçici bir hedef olarak görünür: "SART TEST sinyali alındı".
Kazanç çok düşükken:
SART kapatılınca ya da gemi 5 deniz milinden uzaklaşınca: "Hedef kayboldu — … (sinyal kesildi ya da menzil dışına çıktı)."
Yerel test: SART sinyali simüle et düğmesi, sınıfta başka gemi yokken radarı denemek içindir; gerçek bir SART değildir.
Gerçek cihazdan farkı
- Simülatördeki radar yalnız SART'ı gösterir; kara, gemi ve yağmur yankısı yoktur.
- SART'a yaklaşıldıkça 12 noktanın yaylara ve halkalara dönüşmesi modellenmedi.
- AKTİVE ET, Suya daldır ve Sıfırla düğmeleri simülatöre özgüdür.
- Simülatörde SART'ın menzili sabit 5 deniz milidir.
